發布日期：2023-06-06

產品描述：

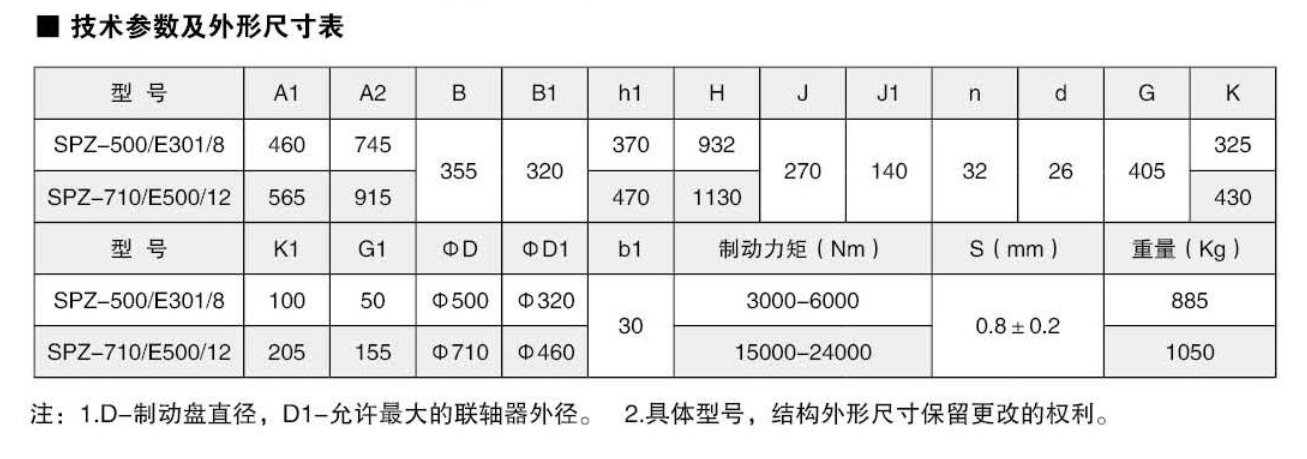

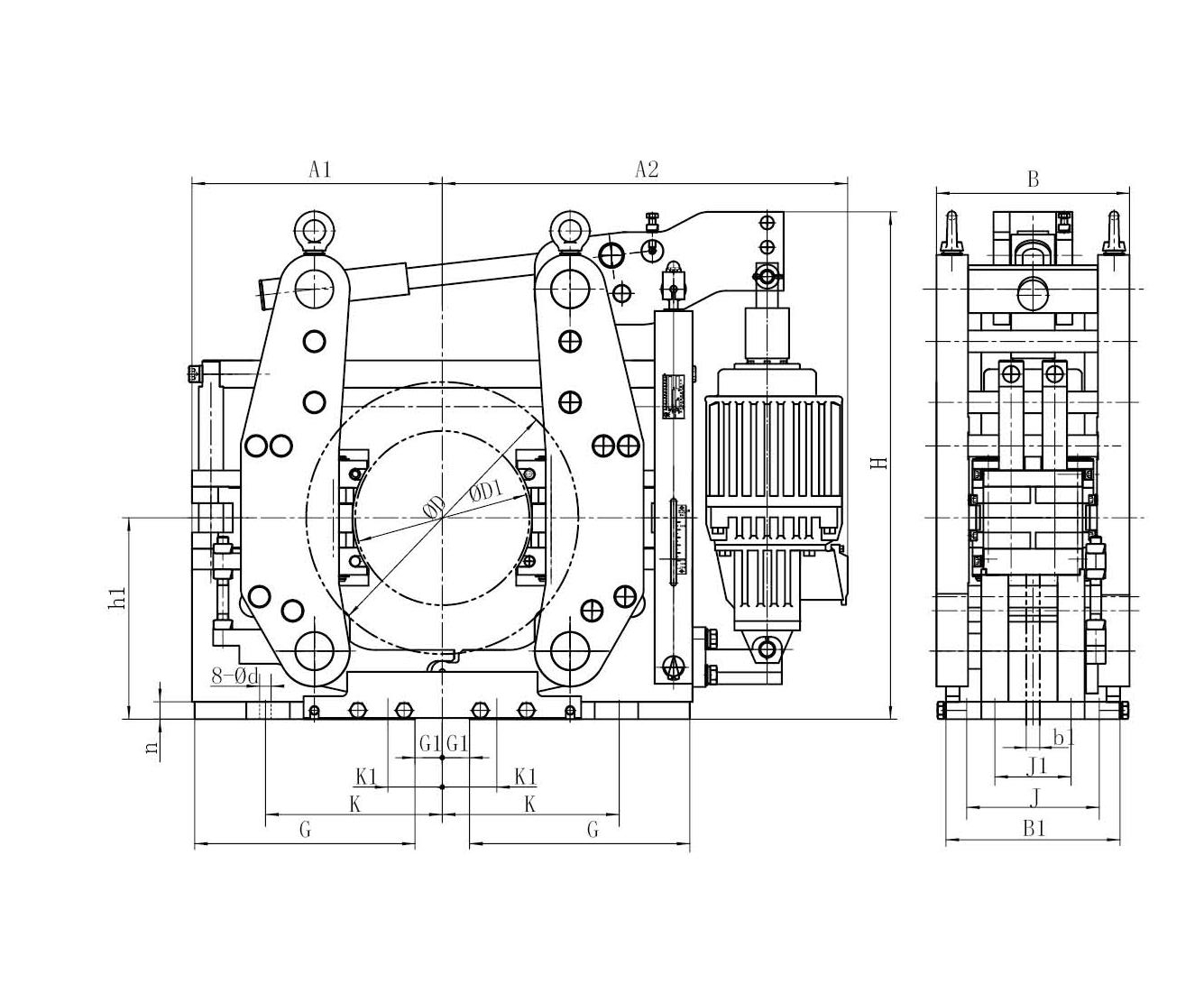

應用：SPZ系列產品是一種高性能比、多功能的先進制動產品，廣泛適用于集裝箱起重機、卸船機、鋼廠鑄造起重機、水電橋機、升船機、纜機等設備的理想工作制動及緊急制動。符合標準：電力液壓盤式制動器符合DIN15435標準和JB/T7020-2006標準。配套符合DIN15430標準的Ed系列推動器。主要特點：▲ 對中式結構設計，摒棄傳統臂盤的偏置式，實現彈簧力作用于中心，對制動臂不產生扭力，延長軸套的使用壽命，提高傳動效率?！?傳力系統結構的優化配置實現以單推動器的雙施力點雙制動點，大制動力矩的對稱制動運作機理，較小空間位置內實現較大制動力矩。▲ 通過兩個對稱點同時將制動力作用到制動盤上，從而補償對軸產生的徑向力?！?附加方便手動釋放裝置、等退距裝置、摩擦片磨損自動補償和顯示等多種功能配置的設計。磨擦片磨損后無需人工調整?！?常閉式設計，（斷電）彈簧制動，（通電）推動器釋放。工作條件:◆環境溫度：-20℃~50℃，使用地點的海拔高度符合GB755-2000。當?shù)陀?20°C時，推動器工作油改用YH-10航空液壓油或按要求帶加熱器，詳情參考Ed推動器樣本?！糁車ぷ鳝h(huán)境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90。◆一般用于三相交流電源：380V、50HZ。(根據需要可生產60Hz或不同的電壓，請注意推動器銘牌，訂貨時事先說明)?！魬敉庥暄┙g或有腐蝕性氣體和介質應采用防腐型產品?；緟?shù)：● 產品型號：SPZ-500/E301/8,SPZ-710/E500/12,● 適用盤徑：320-710mm● 制動力矩：3000-24000Nm
